Regia Corvetta "CICOGNA" - Classe "GABBIANO"

[Alessandro62]

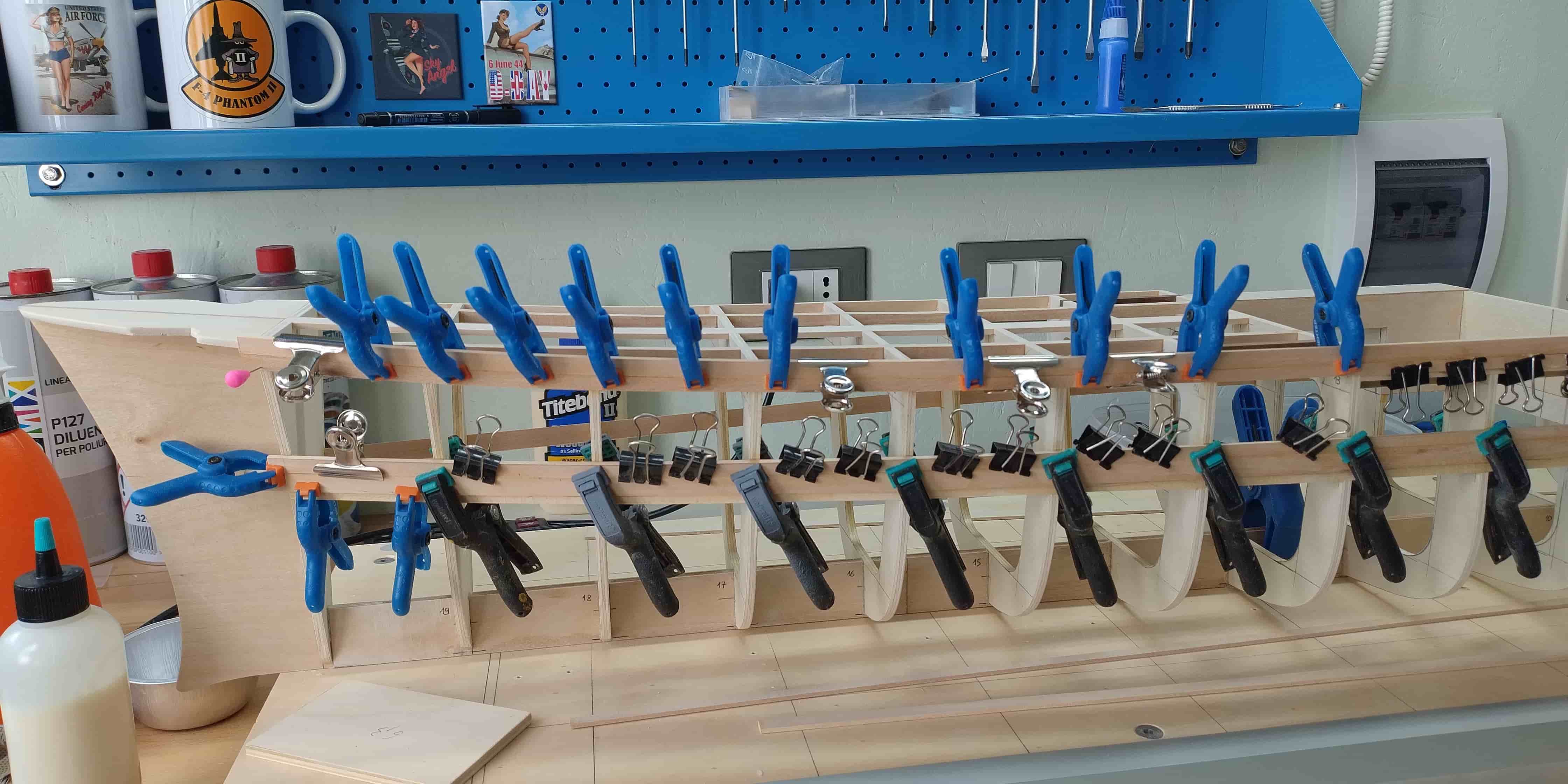

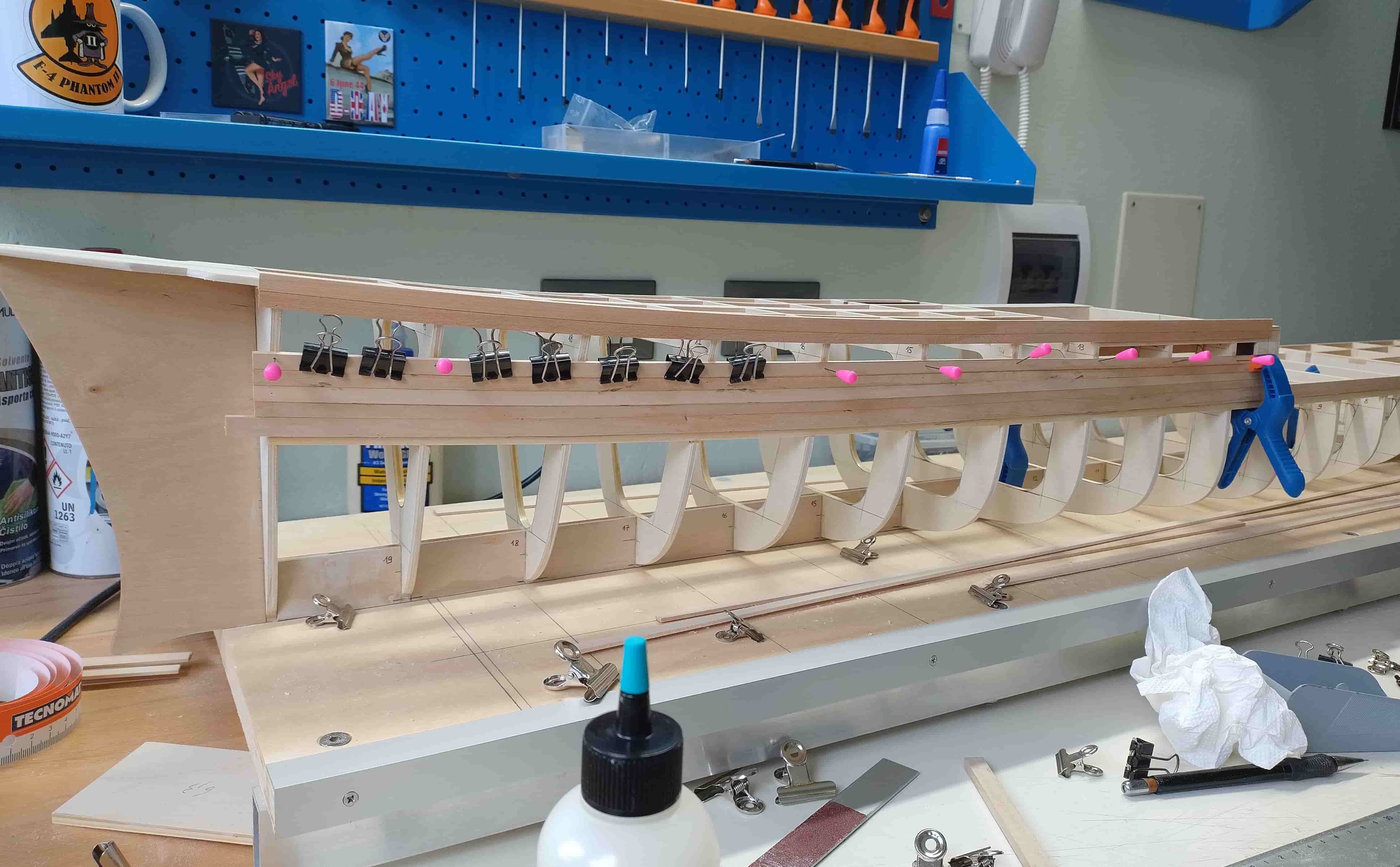

Prima di procedere alla ricopertura dello scafo con i listelli di tiglio sezione 2x6 mm è stato necessario realizzare l'angolo di quartabuono su tutte le ordinate, una operazione che ha richiesto un'intera mattinata. E' molto importante agire con meticolosità e pazienza, carteggiando lo spigolo delle ordinate, in maniera tale che il listello si appoggi per intero, evitando rigonfiamenti o curvature non armoniose. Dopodiché ho iniziato la copertura della zona compresa tra lo scalino dei ponti e la prua.

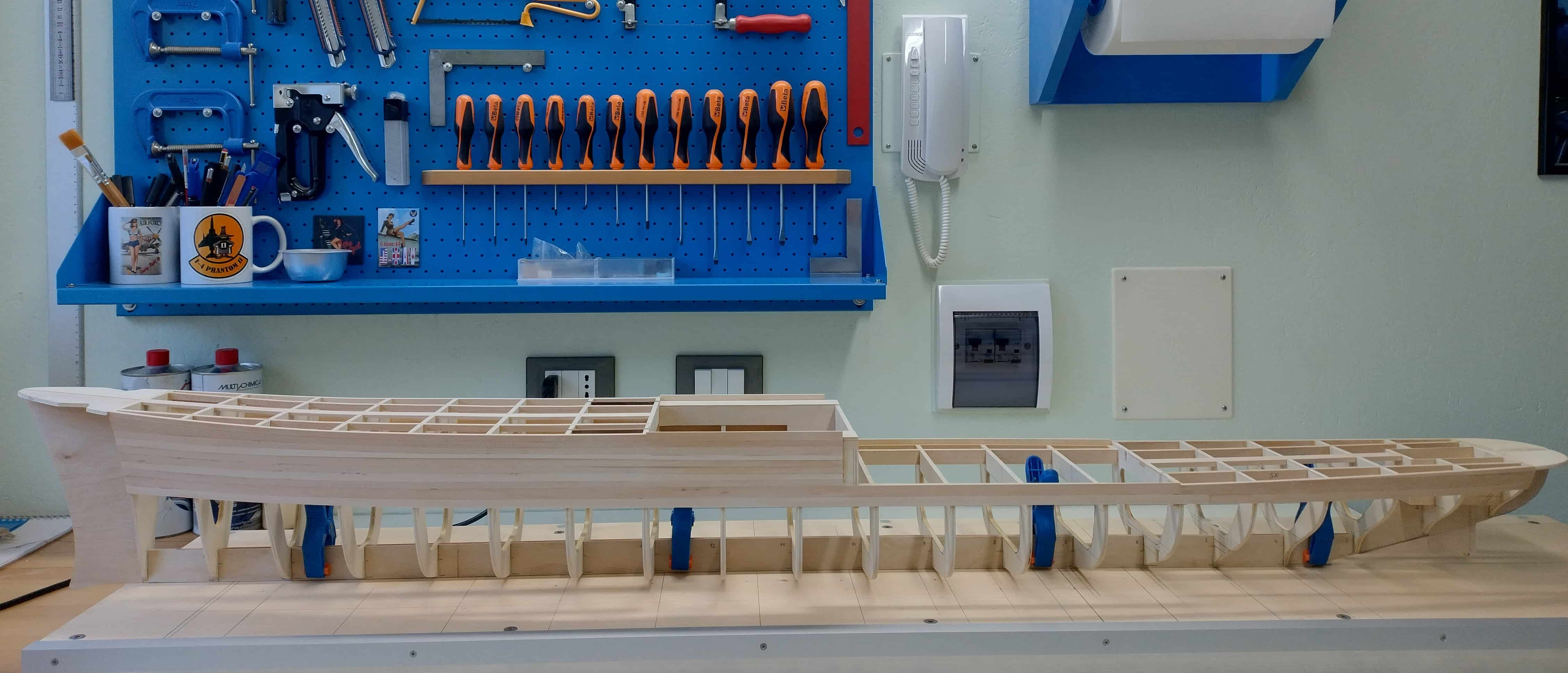

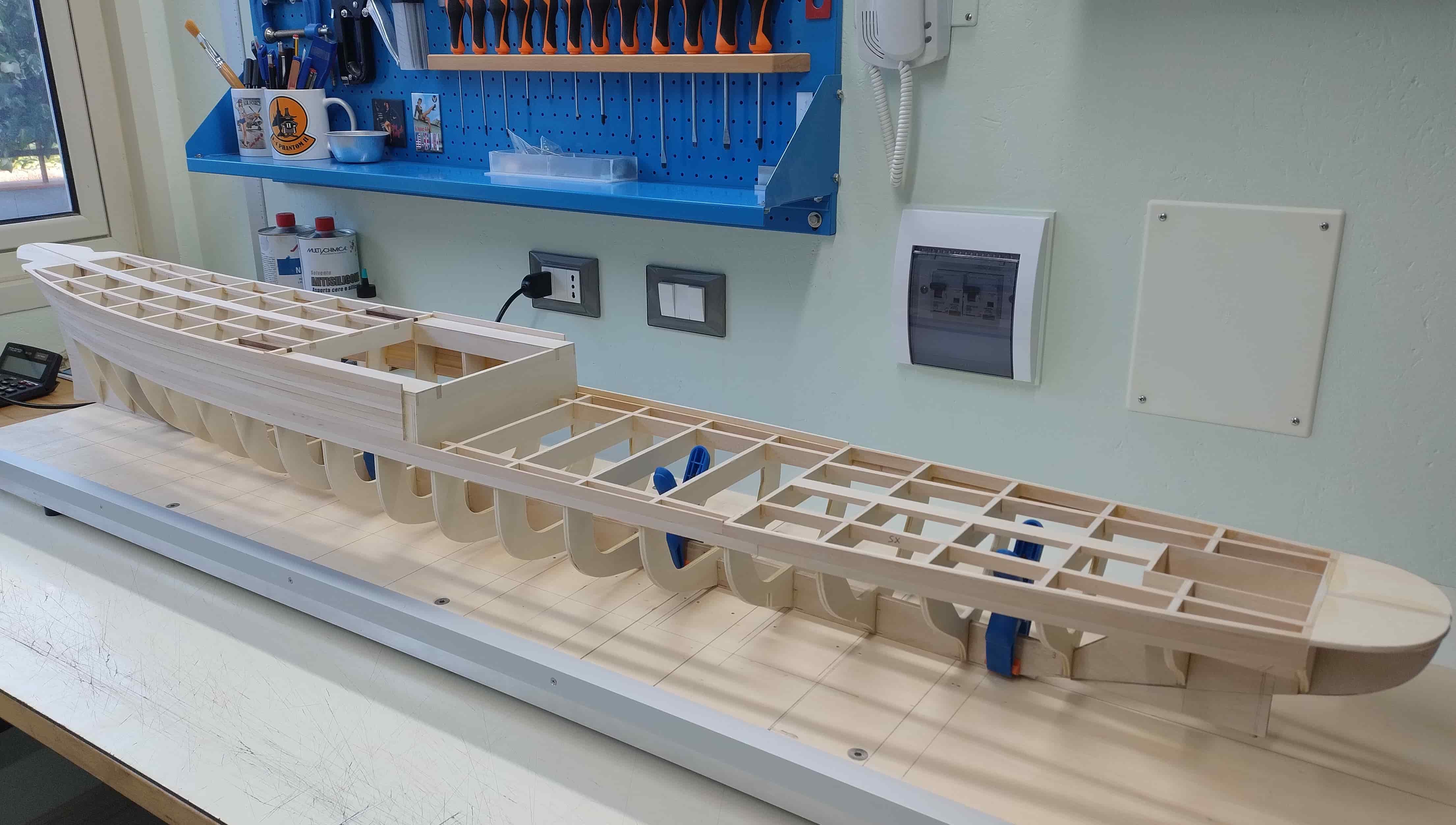

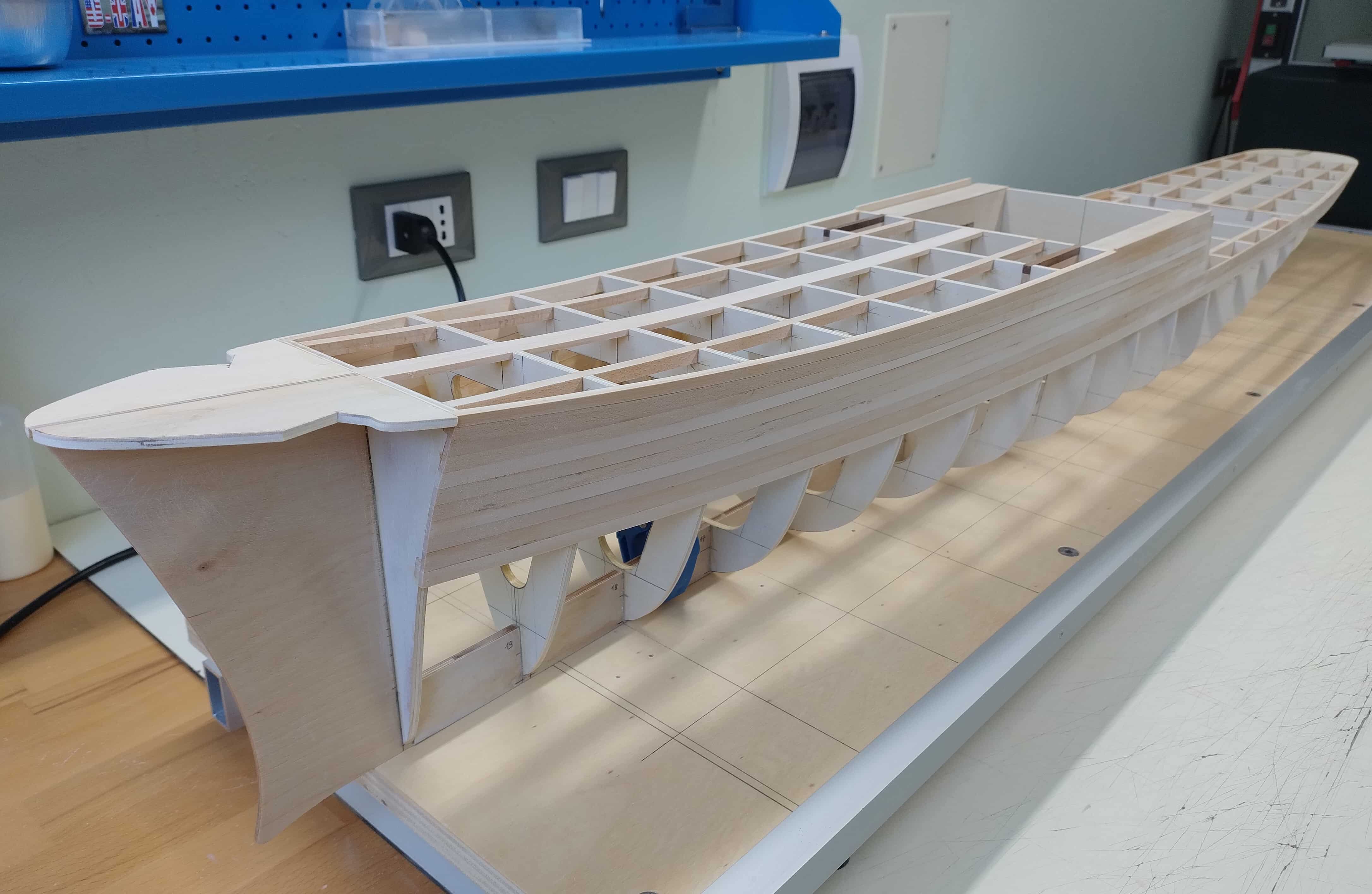

Ecco come si presenta lo scafo a lavoro ultimato




[Alessandro62]

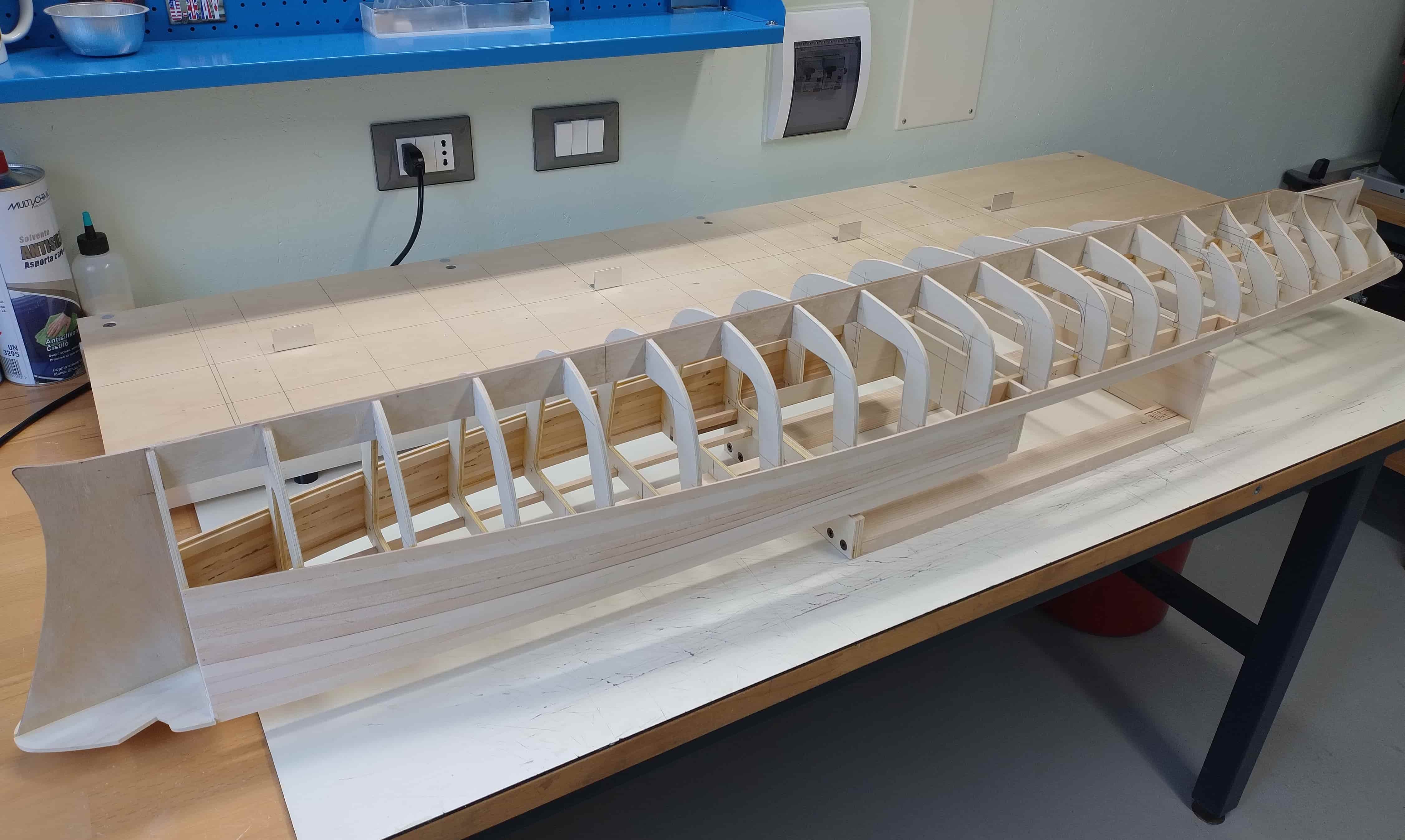

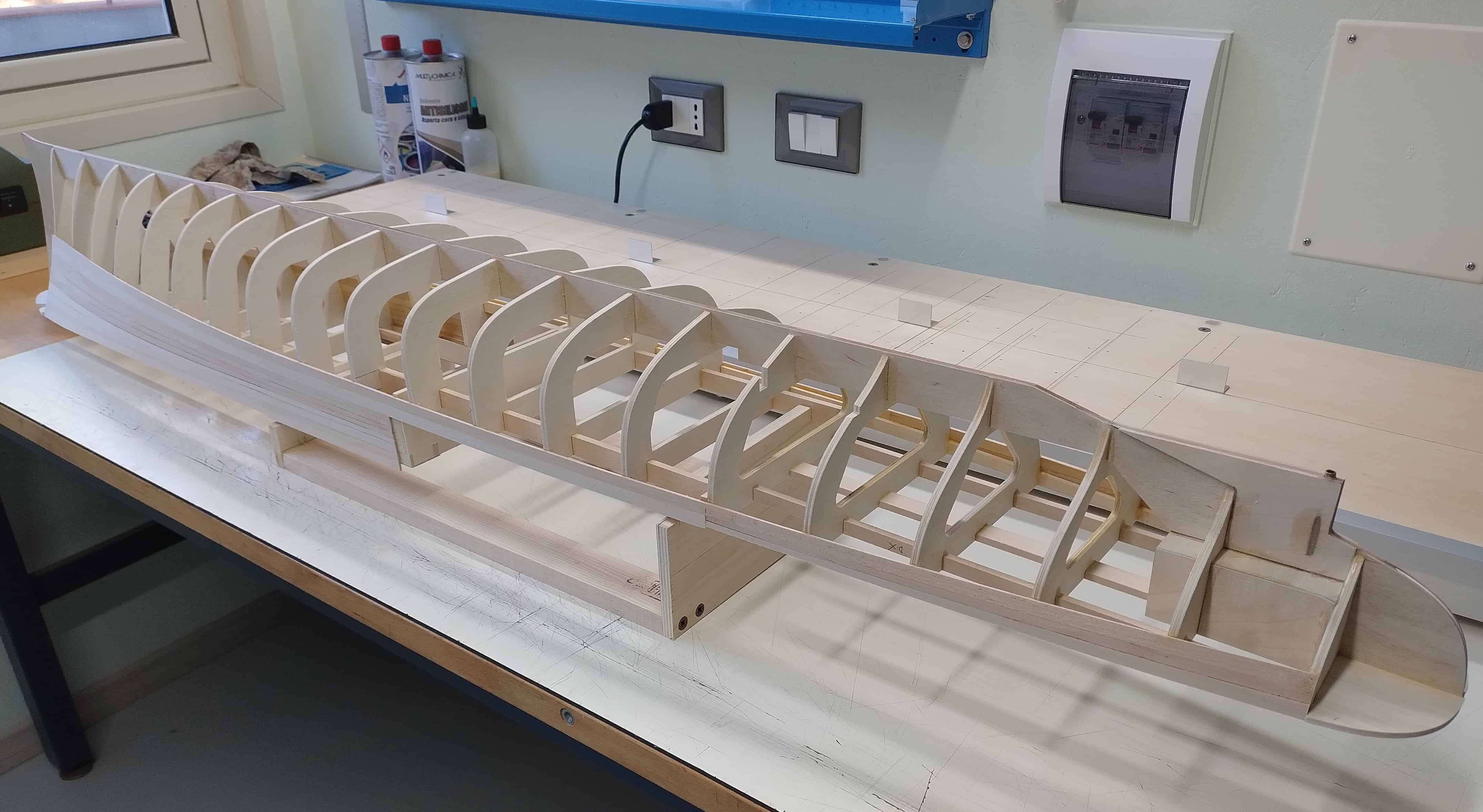

Ho realizzato uno scaletto di appoggio in modo da poter lavorare con lo scafo a pancia in sù, per proseguire il rivestimento. Il supporto tornerà altresì utile in fase di laminazione mediante tessuto in fibra di vetro e resina epossidica.

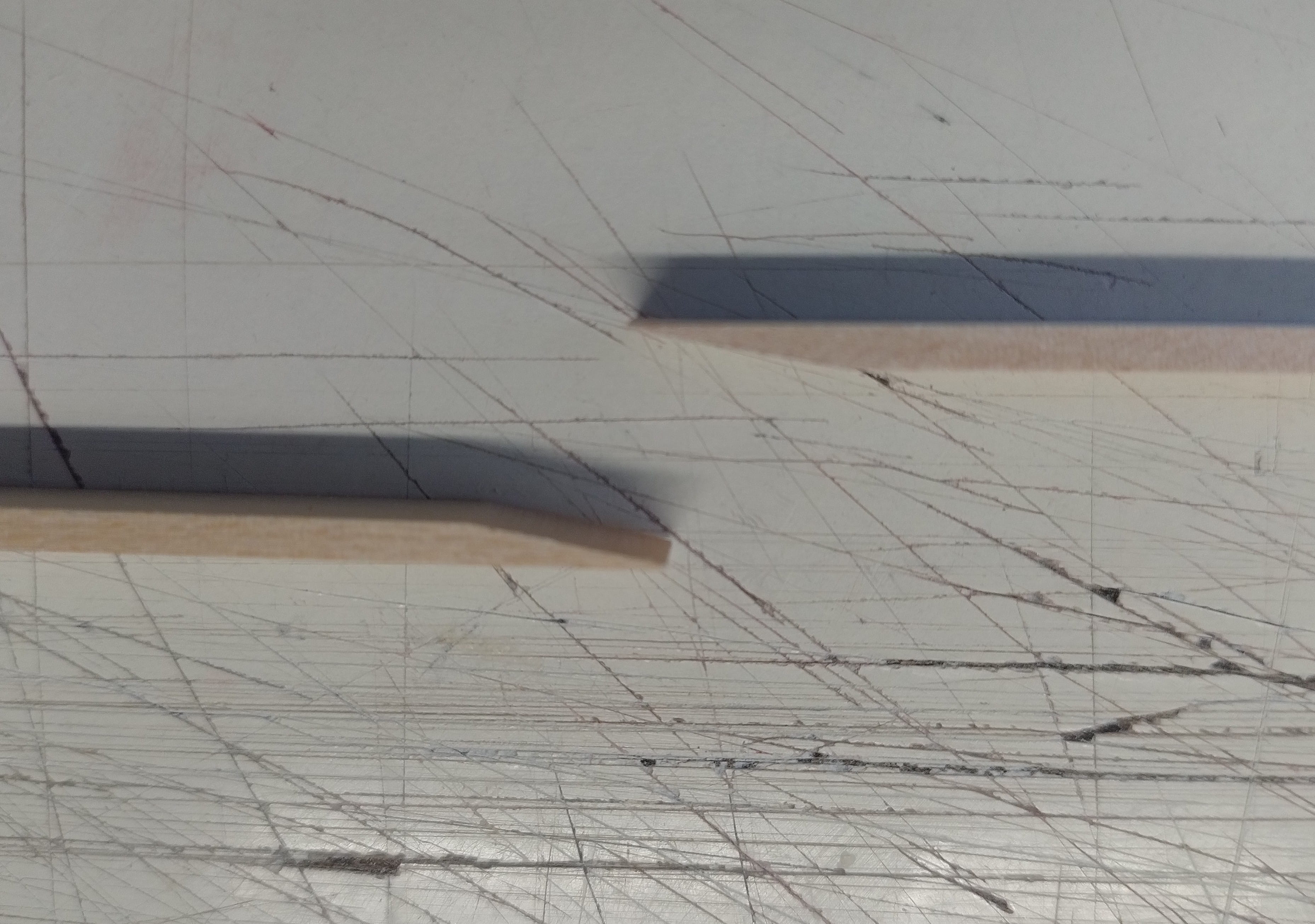

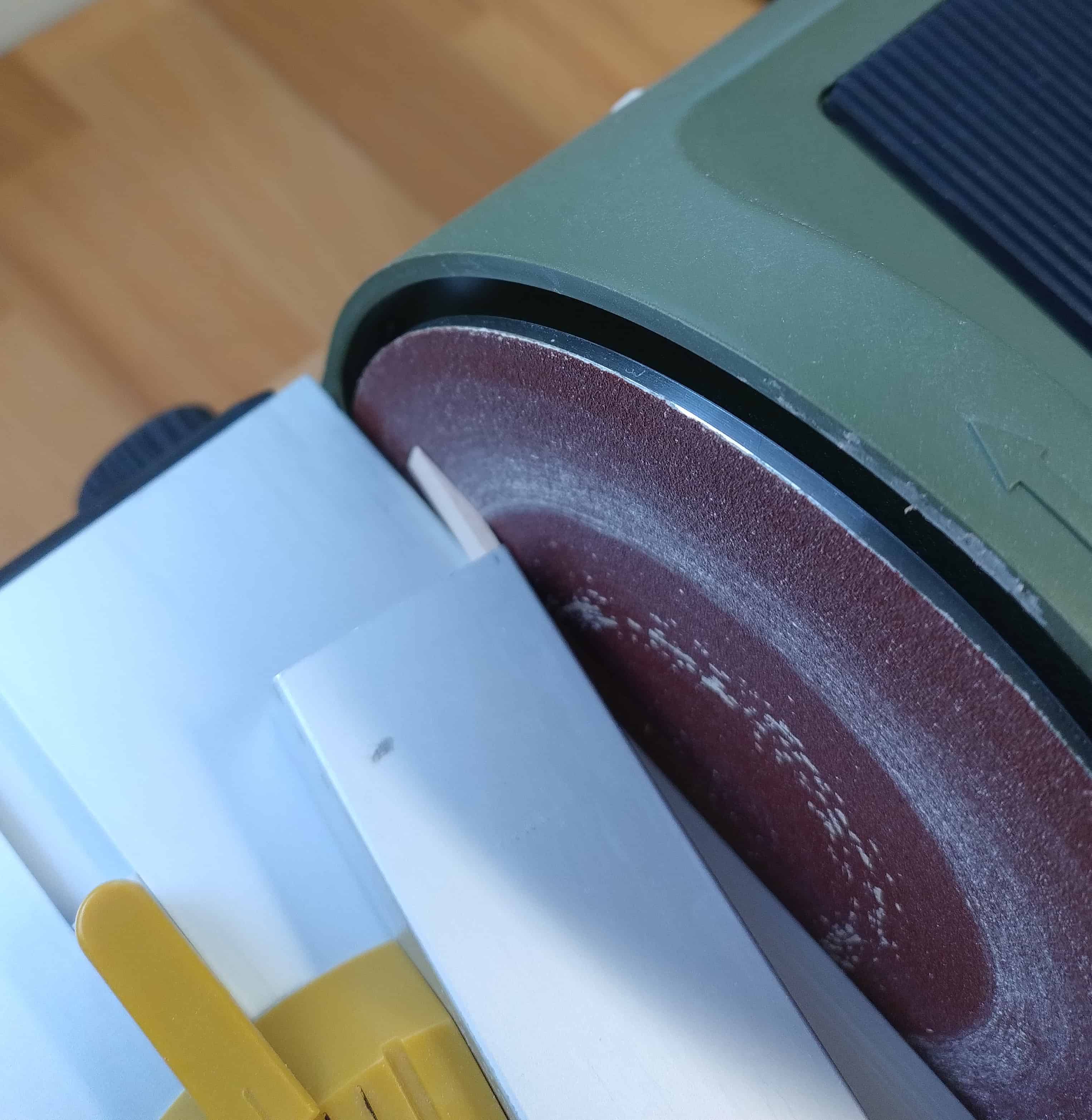

Considerata la lunghezza dello scafo, i listelli da un metro non riescono a coprire la distanza tra la prima ordinata di prua e l'ultima di poppa, per cui è necessario giuntarli. Ho proceduto come segue: ho impostato un angolo di 10° sulla smerigliatrice Proxxon 125 E, per realizzare una superfice di incollaggio di circa un cm. Le due parti sono state poi unite mediante colla cianoacrilica e con l'ausilio di un righello per garantire il perfetto allineamento.



[Alessandro62]

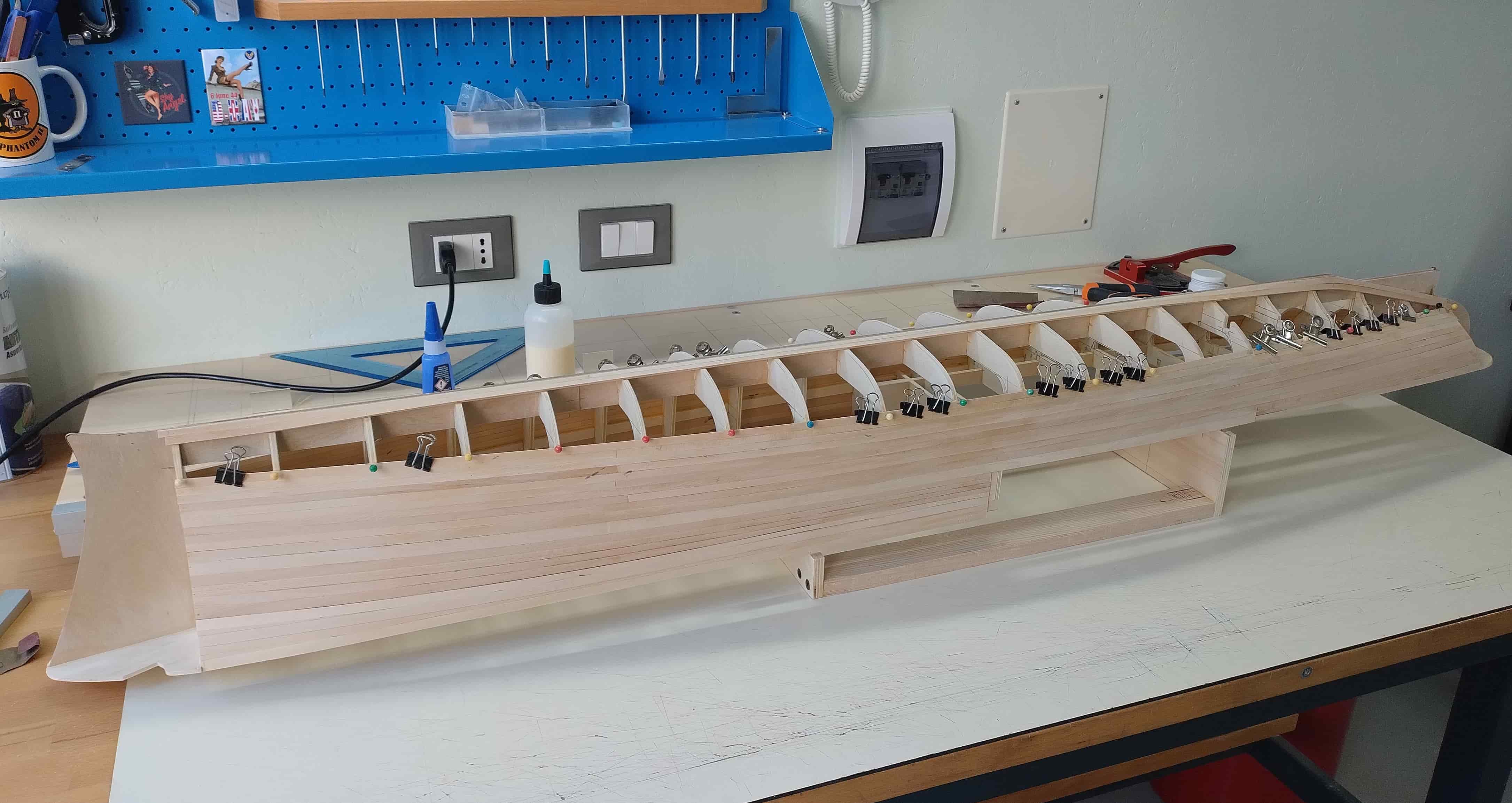

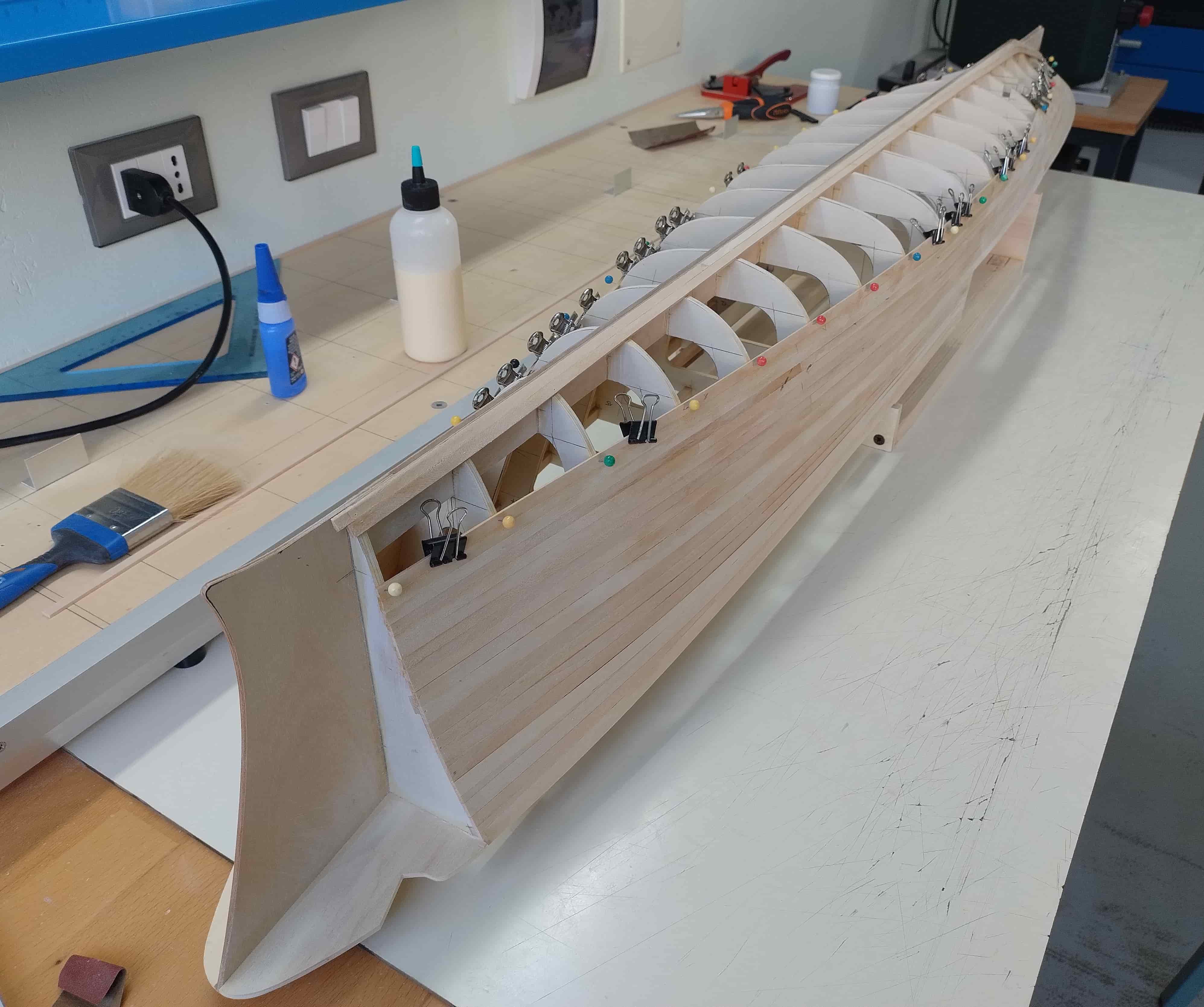

Prosegue il lavoro di applicazione del fasciame

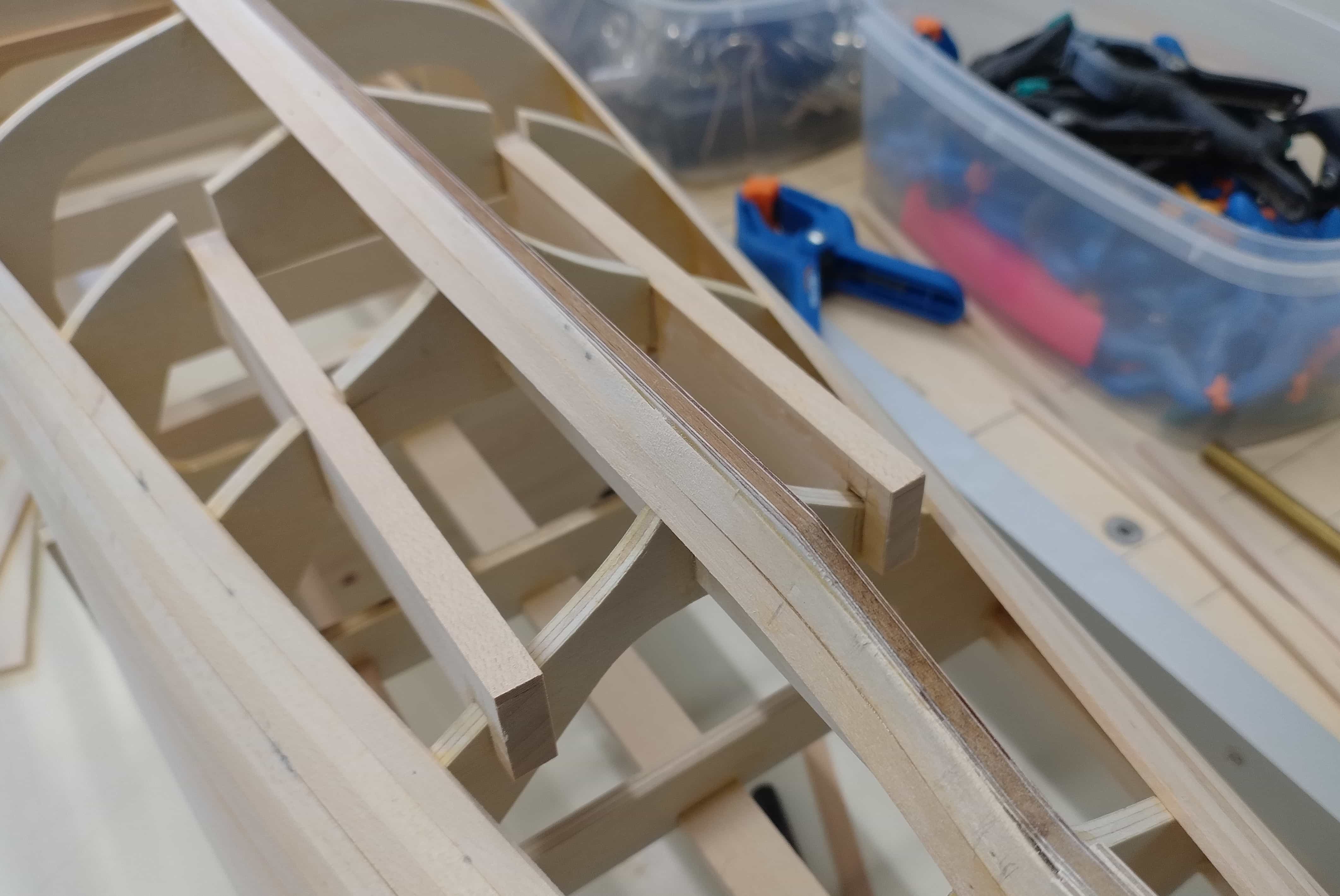

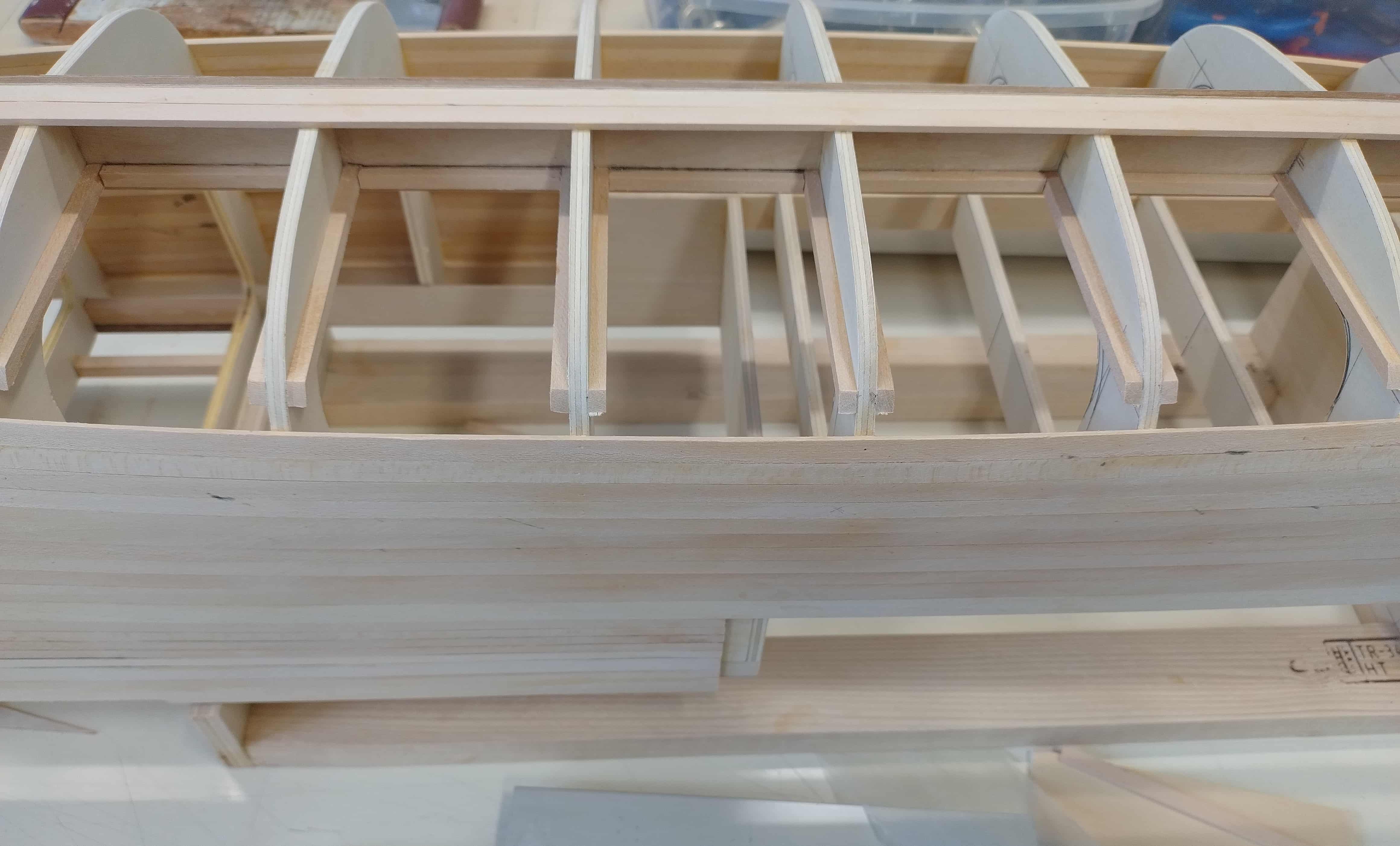

Ad un certo punto mi sono fermato poichè si è reso necessario applicare nella parte inferiore delle ordinate dalla n° 7 alla n° 13, dei listelli di tiglio 4x4 mm che fungono da supporto per la pavimentazione interna. Su di essi andranno infatti posizionate le piastre munite di boccole filettate su cui fissare i vari componenti elettronici.

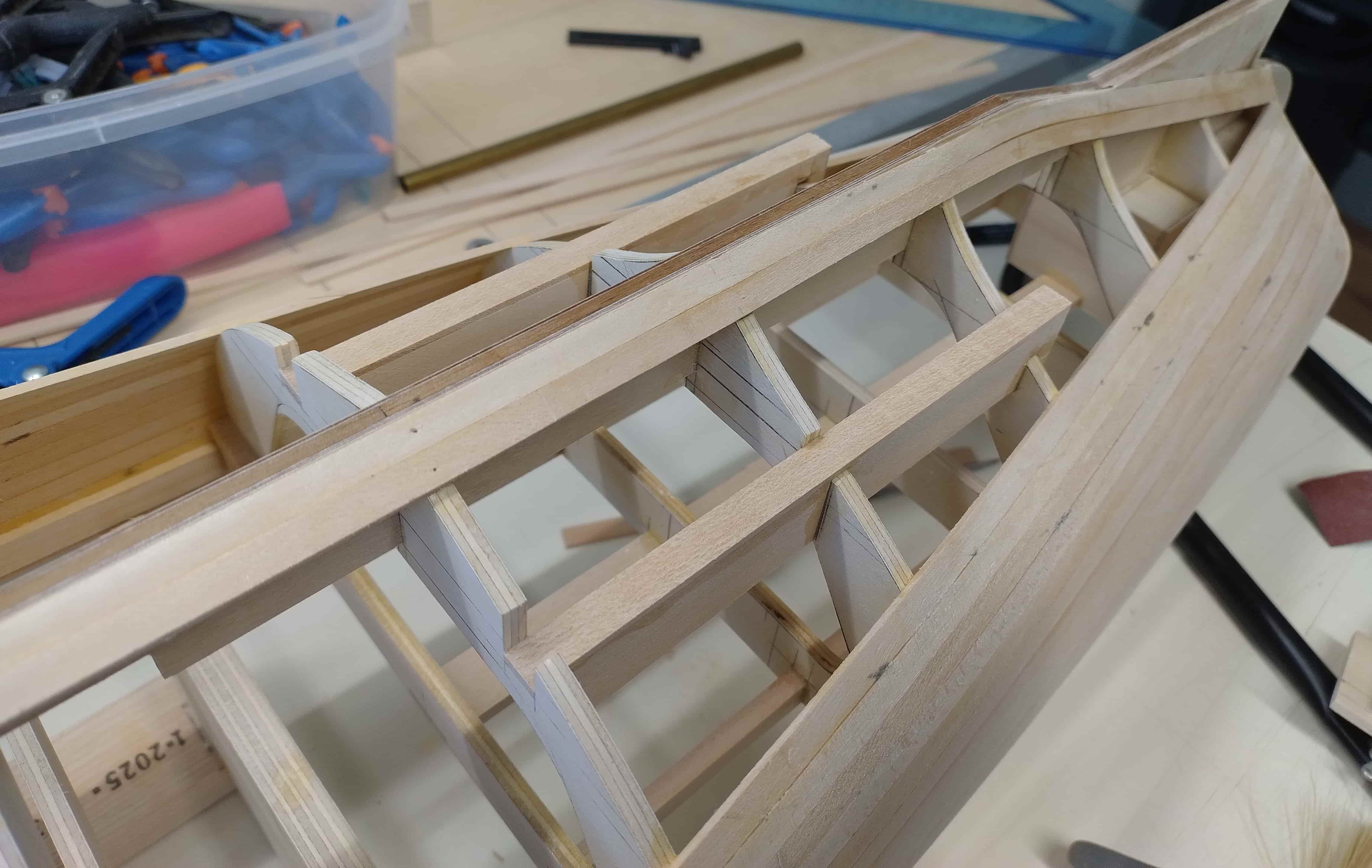

Ho inoltre fissato i supporti sui quali verranno incollati gli astucci degli assi portaelica. Questa soluzione consente di ottenere un perfetto allineamento tra gli assi ed una identica angolazione sul piano verticale (0 gradi, in quanto gli astucci sono paralleli alla chiglia).



[Francesca]

Pulizia e precisione millimetrica sono le tue caratteristiche di modellista sopraffino. Ti sto seguendo attentamente

[Alessandro62]

Grazie per gli apprezzamenti, Francesca. Troppo buona!

Un abbraccio e buon modellismo

Alessandro
